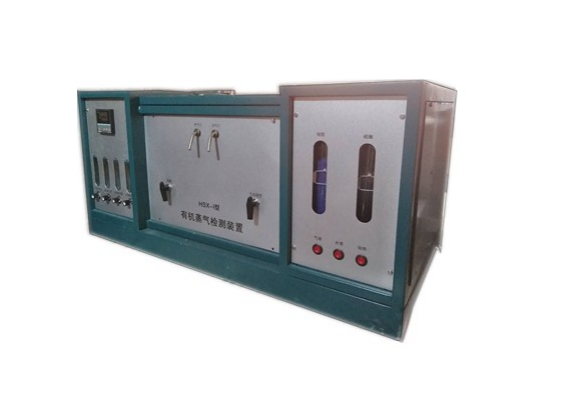

活性炭丁烷工作容量测定装置

一、概述

HXDW-300型丁烷工作容量测定仪主要用于煤质颗粒活性炭、木质活性炭、活性炭纤维、蜂窝活性炭等，进行活性炭对正丁烷气体的吸附和脱附能力测定。是国标型活性炭检测仪器。

二、工作原理

丁烷活性的测定是在规定的试验条件下，使正丁烷气体通过己知体积和质量的活性炭试样，直至试样的质量不再增加为止（达到饱和），其吸附量与原试样的质量比，即为该炭样的丁烷活性。

丁烷工作容量的测定是在规定的条件下，使正丁烷气体对试样充分吸附，直至饱和，然后在规定的条件下用洁净干燥的空气吹洗炭层。饱和吸附量与吹洗（解吸）后仍残留在活性炭上的丁烷量之差为活性炭工作容量，並以单位体积或单位质量炭的丁烷质量表示。

三、装置的构成

丁烷吸附测定装置由以下部件构成：

空压机一一 流量计（LZB-4两支流量范围：0Ml/min∽500Ml/min）一一空气净化器一一 干燥器 一一 缓冲器一一丁烷气体一一 流量计一一恒温水浴一一蛇形铜管一一 测定管。

以及装样用的振动器、水浴的温控装置、计时装置、气路联接系统、气密检查系统及气路调节等部件组成。本仪器由四套测定管系统构成，可测定两个试样的平行结果。

四、测定条件

炭层高度：（10±0.2）cm

空气流量：（300±5） mL/min

丁烷流量：（250±5）mL/min

吸附和脱附温度：（25±0.5）℃

五、注意事项：

1、本试验装置需要置于具有良好通风条件的通风柜中，进行测定。

2、测定前，应进行系统气密性检查，气密合格后方可测定。
